ЦЕМЕНТНО-ПЕСЧАНАЯ СМЕСЬ NORDMIX
Что такое ЦПС?
Цементно-песчаная смесь (ЦПС) – это универсальный строительный материал с широчайшей сферой применения. Его раствор является идеальным решением для выравнивания множества оснований: бетонных, кирпичных, газобетонных, как для пола, так и стен. Если у вас имеются вопросы, то ответы вы сможете найти ниже
- Качественный составПо всем нормам и ГОСТам
- Экономичный расходна 1 мм слоя расходуется 1,5кг
- НадежностьСжатие от 12,7 до 30+ МПа
- ДолговечностьСохраняет свои свойства
Основные вопросы
Чвсто задаваемые вопросы
Сухие строительные смеси должны храниться в сухих условиях, на поддонах, в оригинальной неповрежденной упаковке – не более 6 месяцев со дня изготовления, как при минусовой, так и при положительной температуре.
Нет, во всех инструкциях по применению смесей ясно указывается, что допускается использование только водопроводной воды.
Ремонтно-строительные и кладочные работы. ЦПС с более высокой марочной прочностью М150, М200 и М300 используются в строительстве как материал для устройства стяжек или оштукатуривания кирпичной кладки
Мы производим 2 марки ЦПС NordMix
- М150 в мешках по 50кг и 25кг
- М300 в мешках по 50кг и 25кг
- ЦПС подходят для помещений с повышенной влажностью
- Бетон из ЦПС получается надежным и прочным
- Хорошо сцепляются с основой
- Устойчивы к переменам температуры
Цементно-песчаные смеси NordMix применяют для множества строительных работ:
- это и создание кирпичных кладок
- оштукатуривание
- стяжка пола
- сооружение фундамента
- укладка тротуарной плитки
Возможно применение для изготовления железобетонных изделий, несущих конструкций.
Использование ЦПС дает возможность уменьшить трудозатраты и сократить срок, за который будут произведены работы.
Модифицирующие добавки, внесенные в смеси во время их приготовления, помогают улучшить качество бетона и сделать его более приспособленным к тем условиям, в которых предстоит эксплуатация.
Интересные факты
То, что немногие знают
В зависимости от прочности на сжатие, смеси маркируются буквой «М» с численным обозначением:
М10-М25 – смеси с глиной.
М50-М100 – смеси с добавлением извести, за счет чего содержание цемента снижено. Используются для штукатурных и ремонтных работ, выравнивания и устранения мелких дефектов, таких, как трещины, выбоины, щели.
М150 – универсальные смеси. Применяются для кладочных и штукатурных работ, приготовления растворов для стяжек и ремонтных работ. Рекомендуемая толщина слоя – 5-50 мм, расход – около 16,5 кг/м2 при толщине слоя 10 мм. Время схватывания 2 часа, отвердевания – 24 часа.
М200 – монтажно-кладочные смеси. Выпускаются в различных модификациях для разных типов работ (приготовления штукатурного или кладочного раствора для кирпича, залива стяжек). Расход при толщине 1 см – около 15-17 кг/м2.
М300 и смеси для особо прочных бетонов. Называются пескобетоном. Более дорогие, чем смеси М150, пескобетоны имеют более узкую область применения. Используются в случае, когда необходима особая прочность изделий (кладочные растворы для монтажа блочных конструкций, плиты, массивные стяжки). Не подходят для штукатурных работ.
В соответствии с требованиями ГОСТ, число рядом с буквой «М» показывает, какую нагрузку на сжатие может выдержать застывший раствор, приготовленный из данной смеси.

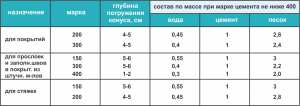

В зависимости от назначения, смеси делятся на следующие типы:
Смеси для стяжек. Изготавливаются на основе цемента ЦЕМ I 32,5Н ГОСТ 31108—2016 (марки М400),и песка в пропорции 1:2 или ЦЕМ I 42,5Н ГОСТ 31108—2016 (марки М500),с песком 1:3. Для уменьшения риска появления трещин в стяжке добавляется синтетическое фиброволокно (0,7-0,9 кг на куб смеси).
Смеси для кладки кирпича. Соотношение цемента и песка от 1:3 до 1:5.
Смеси для штукатурки. Изготавливаются на основе цемента М200 или М300. Пропорция – 1 часть цемента на 3 части песка.
Важно!
Цементно-песчаные смеси так же, как и цемент, теряют свойства при длительном хранении. Через год прочность уменьшается наполовину. В открытой упаковке утрата свойств материала происходит быстрее.
Цементно-песчаные смеси по цене классифицируют на три группы:
- «Гарцовки». Дороже, чем строительные материалы, закупленные по отдельности, в 2-2,5 раза. В состав смесей входит особый цемент.
- Смеси на основе цемента с добавками реологического типа, повышающими адгезию и водоудерживающие характеристики смеси. Используются при замесе растворов для оштукатуривания и укладки плитки.
- Смеси с поверхностными добавками, устойчивые к истиранию. Самые дорогостоящие.
В состав цементно-песчаных смесей могут входить присадки, придающие им особые свойства:
- Пластификаторы придают раствору пластичность и подвижность, что позволяет снизить расход цемента и воды, улучшить удобоукладываемость смеси, избавляют от пузырьков воздуха, повышая плотность бетонного камня, уменьшают усадку и снижают риск появления трещин. Используются при заливе фундаментов, стяжек, теплых полов.
- Регуляторы скорости твердения позволяют ускорить или замедлить твердение материала.
- Добавки, придающие гидрофобность бетону и раствору.
- Добавки для морозостойкости имеют большое значение для проведения бетонных работ при температурах ниже 0 град. Цельсия.
- Присадки, обеспечивающие способность бетона удерживать воду, уменьшающие количество несвязанной воды. Применяются при работах по влагопоглощающим основаниям (силикатному кирпичу, пенобетону).

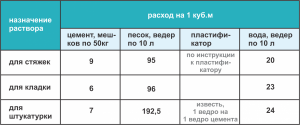

Смеси расходуются в зависимости от типов работ и толщины нанесенного слоя. Для точного расчета используемых материалов можно изготовить образец для испытаний и отталкиваться от его показателей
Чтобы рассчитать количество материала для стяжки, необходимо найти кубатуру раствора, используемого для залива. Для этого необходимо площадь пола помещения умножить на толщину слоя, величина которого для стяжки редко превышает 30 см. К примеру, в случае заливки стяжки толщиной 10 см в помещении с полом площадью 100 м2, понадобится 10 кубометров раствора, для приготовления которого нужно от 555 до 713 кг сухой смеси (в зависимости от ее марки).
Важно!
Чем выше марка смеси, тем выше ее плотность. Для приготовления куба раствора из смеси М100 понадобится 550-600 кг или 700 кг смеси ЦЕМ I 32,5Н ГОСТ 31108—2016 (марки М400).
Для уменьшения расхода ЦПС применяют наполнители:
керамзит для снижения теплопроводности при заливе стяжек;
известковый раствор для штукатурки.
Кроме того, можно применять высокомарочный цемент, уменьшив его количество в смеси или производить забутовку фундаментов для уменьшения расходования раствора.
Популярность ЦПС обусловлена преимуществами, которые обеспечивает их применение:
Уменьшение количество необходимых операций при замесе раствора.
Удобство при изготовлении растворов (не надо производить расчеты составляющих).
Наличие в составе дополнительных присадок, обеспечивающих требуемые свойства бетона, добавленных в нужном процентном соотношении.
Стандартизированный состав с предсказуемыми характеристиками.
Недостаток ЦПС – более высокая цена по сравнению с песком и цементом, закупленными по отдельности.
Сбалансированные по составу стандартные смеси заводского производства обеспечивают требуемый результат. Но иногда нужный результат не получается; причиной тому могут быть следующие ошибки:
Лежалая смесь. С каждым месяцем хранения свойства цемента ослабевают, и марка смеси понижается.
Неправильный выбор марки смеси, например, слабая смесь – для заливки фундамента.
Пренебрежение особыми условиями, например, использование смеси без противоморозных присадок при низких температурах.
Нарушение условий отделочных работ (каждый последующий слой должен быть равным или убывать по прочности в сравнении с предыдущим).
Неправильная подготовка основания.
При самостоятельном приготовлении ЦПС несоблюдение пропорций, использование слишком мелкого или пылеватого песка, материала, загрязненного глиной или долго пролежавшего цемента.
При использовании лежалого цемента следует увеличить его расход.
При самостоятельном приготовлении цементно-песчаной смеси следует учитывать, что инструкции носят рекомендательный характер; на практике точно выдержать все соотношения по ГОСТ невозможно, и каждый новый замес будет отличаться от других.
Через 1-1,5 часа после замешивания бетонный раствор начинает схватываться, поэтому при оштукатуривании не замешивают большие объемы смеси сразу.
Трещины и выбоины в основании могут серьезно увеличить расход материала, поэтому имеет смысл заложить в расчеты дополнительные 10-20%.
При внесении наполнителей в целях экономии ЦПС, следует учитывать, что свойства бетона изменятся.
При замешивании проверить состояние смеси, проведя по ней мастерком. Рваный след говорит о недостатке воды, расплывчатый след – об ее избытке.
Теплопроводность стяжки пола зависит от процентного соотношения цемента и песка. Обычный цементно-песчаный раствор имеет коэффициент теплопроводности 1,2 Вт/м*К, что означает высокую теплопроводность материала и значительные теплопотери, то есть пол будет холодным, а на отопление будет уходить больше средств.
Важно!
Коэффициент теплопроводности стяжки при инженерных расчетах выбирается из справочных таблиц, в которых приведены показатели в зависимости от используемого материала. Коэффициент теплопроводности строительных и теплоизоляционных материалов составляет 0,02-2,1 Вт/м*К и зависит от температуры (возрастает с повышением температуры). При увеличении плотности материала он растет, но наличие полостей, пор и воздушных прослоек не позволяет считать материал однородным. Поскольку коэффициент теплопроводности газов находится в пределах 0,004 до 0,4 Вт/м*К , общая плотность уменьшается; в этом случае уменьшается теплопередача, а коэффициент теплопроводности стяжки снижается.
В качестве теплоизоляционного наполнителя, снижающего теплопроводность стяжки пола, можно использовать керамзит или вспученный перлит, однако, чем больше наполнителя, тем менее прочной будет стяжка. Кроме того, крупный наполнитель затрудняет формирование ровной поверхности пола.
Важно! Необходимо уточнять данные по нормативной документации.
Остались вопросы?
Свяжитесь с нами по форме ниже
